- 产品描述
- 规格配置
-

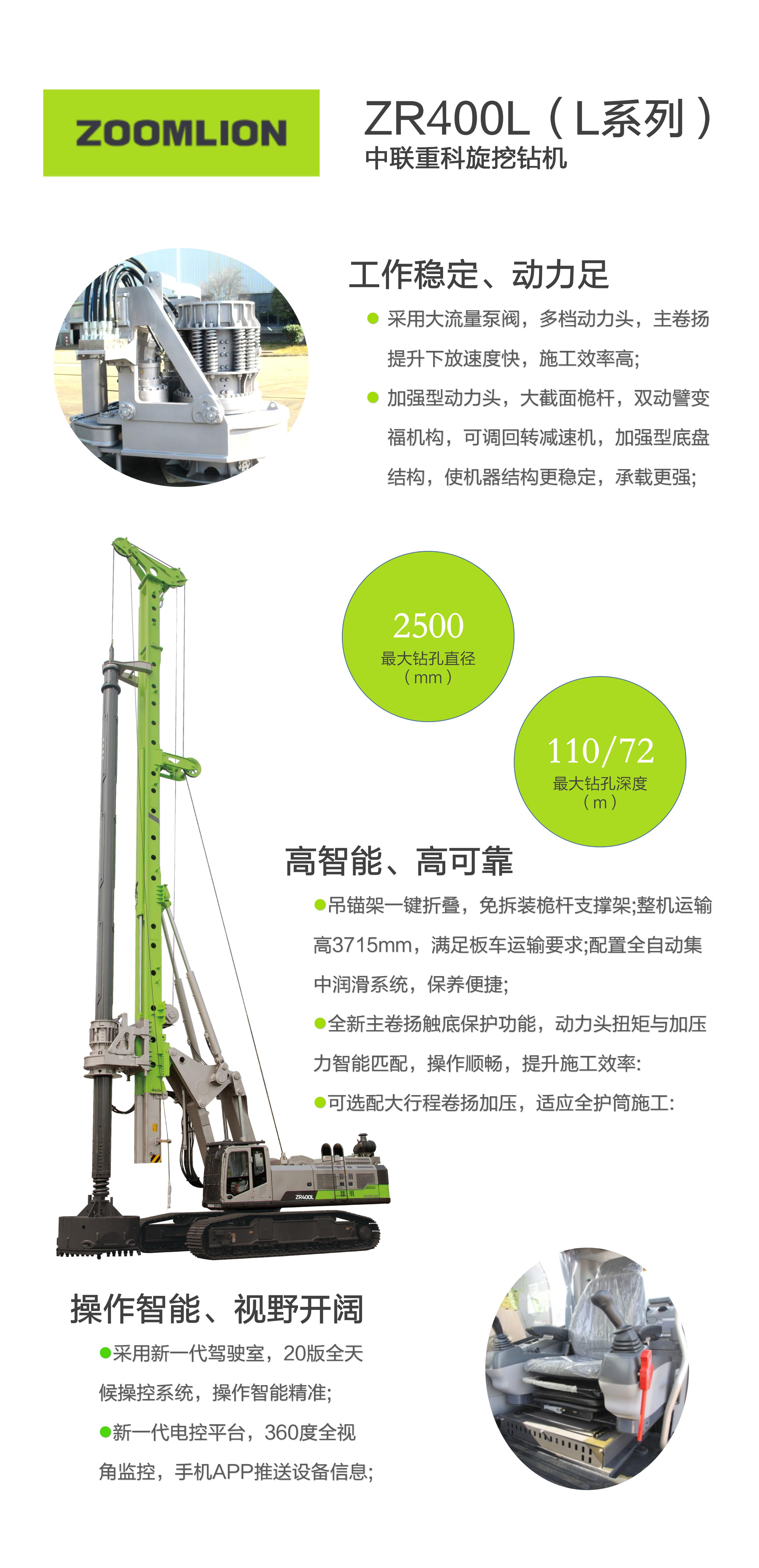

1.选取大流量泵阀，多档动力头，主卷扬提升下放速度
快，施工效能高 ；
2.加强型动力头，大截面桅杆，双动臂变 ；，可调
回转减速机，加强型底盘结构，使机械结构更不变，承
载更强：
3.吊锚架一键折叠，免拆装桅杆支持架 ；整机运输高度
3715mm,满足板车运输要求 ；配置全自动集中光滑系
统，保养便捷 ；
4.选取新一代驾驶室，2. 0版全天候操控系统，操作智
能精准 ；
5.新一代电控平台，360度全视角监控，手机APP推送
设备信息：
全新主卷扬触底 ；ぶ澳，动力头扭矩与加压力智能
匹配，操作顺畅，提升施工效能 ；
6.可选配大行程卷扬加压，适应全护筒施工 ；
|
?ZR400L 旋挖钻机机能参数表 |
|||
|
重要参数 |
单元 |
数值 |
备注 |
|
钻孔参数 |
|||
|
**大钻孔直径 |
mm |
3000 |
? |
|
**大钻孔深度 |
m |
110/72 |
摩阻杆/机锁杆 |
|
动力头 |
|||
|
**大输出扭矩 |
kN.m |
430 |
? |
|
转速领域 |
rpm |
4～24 |
? |
|
加压系统 |
|||
|
加压方式 |
油缸加压/卷扬加压 |
||
|
加压力 |
kN |
340/360 |
? |
|
起拔力 |
kN |
400/400 |
? |
|
**大加压行程 |
mm |
6000//16000 |
? |
|
主卷扬 |
|||
|
卷筒结构型式 |
机锁杆单层/一筒双机 |
||
|
**大单绳拉力 |
kN |
415 |
? |
|
**大速度 |
m/min |
75 |
? |
|
钢丝绳直径 |
mm |
40 |
? |
|
副卷扬 |
|||
|
**大单绳拉力 |
kN |
90 |
? |
|
**大速度 |
m/min |
70 |
? |
|
钢丝绳直径 |
mm |
22 |
? |
|
桅杆倾角 |
|||
|
前/后 |
° |
4/90 |
? |
|
左/右 |
° |
3.5 |
? |
|
发起机 |
|||
|
发起机型号 |
Cummins?QSX15 |
||
|
发起机**大功率 |
kW |
398 |
? |
|
发起机排放尺度 |
国Ⅲ |
||
|
发起机排量 |
L |
15 |
? |
|
底盘 |
|||
|
履带表宽（**幼~**大） |
mm |
3650~5000 |
? |
|
履带板宽度 |
mm |
900 |
? |
|
尾部回转半径 |
mm |
4845 |
? |
|
整机 |
|||
|
工作质量 |
t |
132 |
含钻杆Φ580-4×18m、钻具 |
|
**大牵引力 |
kN |
720? |
? |
|
**大行走速度 |
km/h |
1.6 |
? |
|
整机高度 |
m |
27.4 |
|
|
??????????????????????????????????????????????????????????????????? 可配置钻杆型号 |
|||
|
型号 |
钻深m |
备注 |
|
|
摩阻杆Φ580-6×20 |
110 |
需选配尺度节 |
|
|
摩阻杆Φ580-6×18 |
100 |
|
|
|
机锁杆Φ580-4×20 |
72 |
需选配尺度节 |
|
|
机锁杆Φ580-4×18 |
65 |
标配 |
|
