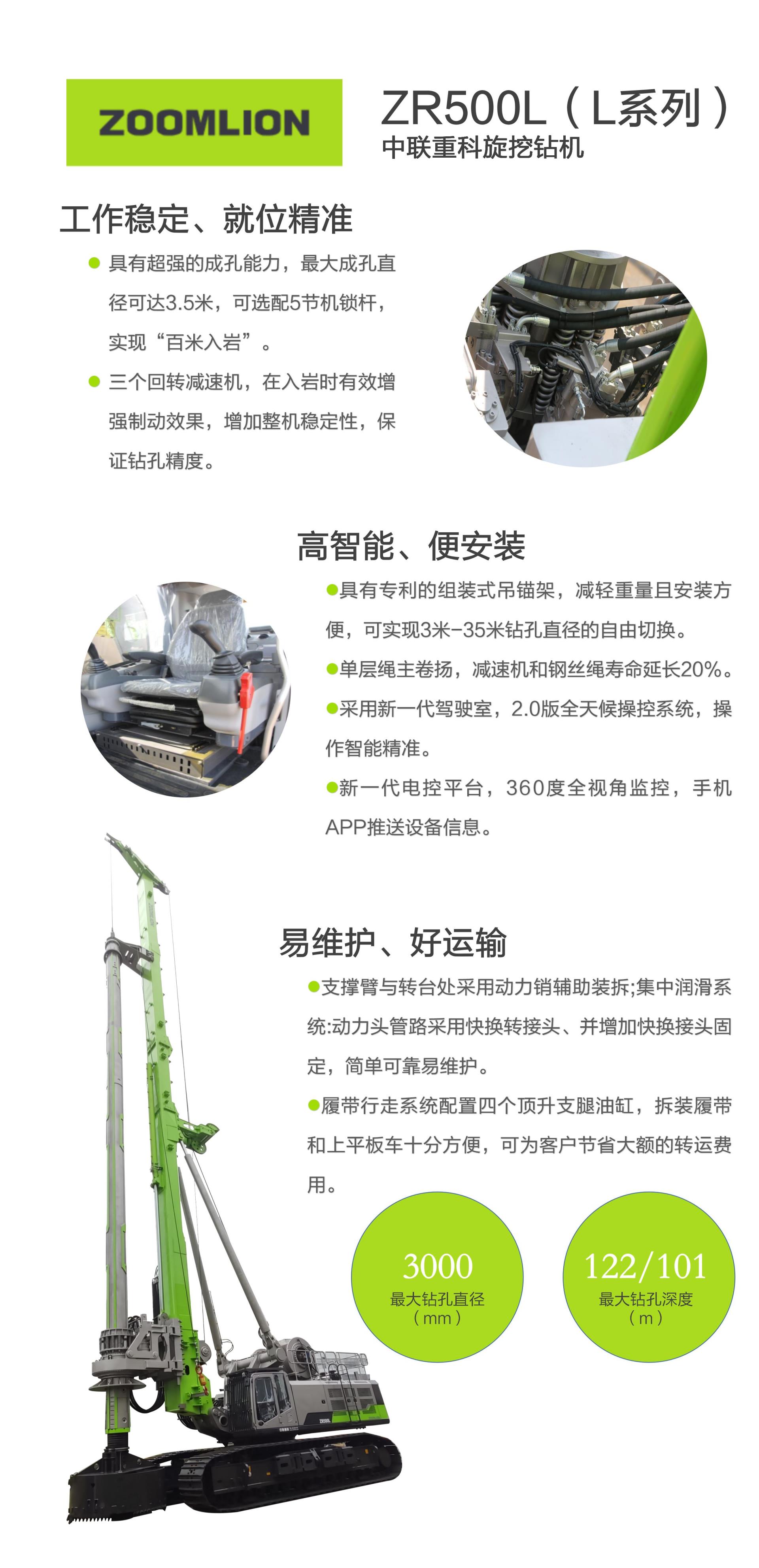

ZR500L
-
- 选择产品类型
-
- 选择产品幼类
-
请先选择产品类型
- 产品描述
- 规格配置
-
1.拥有超强的成孔力 ，**大成孔直径可达3. 5米 ，可
选配5节机锁杆 ，实现“百米入岩”。
2.三个回转减速机 ，在入岩时有效加强造动成效 ，增长
整机不变性 ，保障钻孔精度。
3.拥有专利的组装式吊锚架 ，减轻沉量且装置方便 ，可
实现3米－3. 5米钻孔直径的自由切换。
4.单层绳主卷扬 ，减速机和钢丝绳寿命长20%.
5.选取新一代驾驶室 ，2. 0版全天候操控系统 ，操作智能
精准 ；
6.新一代电控平台 ，360度全视角监控 ，手机APP推送
设备信息 ；
7.支持臂与转台处选取动力销辅助装拆 ；集中光滑系统 ；
动力头管选取快换转接头、并增长快换接头固定 ，简
单靠得住易守护。
8.履带行走系统配置四个顶升支团淄缸 ，拆装履带和上
平板车极度方便 ，可为客户节俭大额的转使用度。
|
ZR500L 旋挖钻机机能参数表 |
|||
|
重要参数 |
单元 |
数值 |
备注 |
|
钻孔参数 |
|||
|
**大钻孔直径 |
mm |
3000/3500 （选配） |
? |
|
**大钻孔深度 |
m |
122/101 |
摩阻杆/机锁杆 |
|
动力头 |
|||
|
**大输出扭矩 |
kN.m |
500 |
? |
|
转速领域 |
rpm |
5.8～22 |
? |
|
加压系统 |
|||
|
加压方式 |
加压油缸 |
||
|
加压力 |
kN |
480 |
? |
|
起拔力 |
kN |
480 |
? |
|
**大加压行程 |
mm |
6000 |
? |
|
主卷扬 |
|||
|
卷筒结构型式 |
单层 ，一筒双机 |
||
|
**大单绳拉力 |
kN |
600 |
? |
|
**大速度 |
m/min |
55 |
? |
|
钢丝绳直径 |
mm |
46 |
? |
|
副卷扬 |
|||
|
**大单绳拉力 |
kN |
112 |
? |
|
**大速度 |
m/min |
60 |
? |
|
钢丝绳直径 |
mm |
22 |
? |
|
桅杆倾角 |
|||
|
前/后 |
° |
5/15 |
? |
|
左/右 |
° |
3 |
? |
|
发起机 |
|||
|
发起机型号 |
Cummins?QSX15-C600 |
||
|
发起机额定功率 |
kW |
447 |
? |
|
发起机排放尺度 |
Ⅲ |
||
|
发起机排量 |
L |
15 |
? |
|
底盘 |
|||
|
履带表宽（**幼~**大） |
mm |
4050-5500 |
? |
|
履带板宽度 |
mm |
1000 |
? |
|
尾部回转半径 |
mm |
5130 |
? |
|
履带总长度 |
mm |
8200 |
? |
|
整机 |
|||
|
工作质量 |
t |
185 |
含钻杆Φ钻具 |
|
**大牵引力 |
kN |
918 |
? |
|
**大行走速度 |
km/h |
1.35 |
? |
|
整机高度 |
m |
31 |
|
|
??????????????????????????????????????????????????????????????????? 可配置钻杆型号 |
|||
|
型号 |
钻深m |
备注 |
|
|
摩阻杆Φ630-6×22 |
122 |
标配 |
|
|
摩阻杆Φ630-6×20 |
110 |
选配 |
|
|
摩阻杆Φ630-5×22 |
102 |
||
|
摩阻杆Φ630-5×20 |
92 |
||
|
机锁杆Φ630-5×22 |
101 |
||
|
机锁杆Φ630-4×20 |
72 |
||
| 机锁杆Φ630-4×22 |
80 |
标配 |
|
|
机锁杆Φ630-4×24 |
88 |
需加装2米尺度节 |
|
